A curva PF é uma ferramenta de manutenção preditiva que identifica o intervalo entre a falha potencial (P) e a falha funcional (F). Ela permite detectar problemas precocemente, possibilitando intervenções planejadas que reduzem paradas não programadas, otimizam custos e aumentam a confiabilidade dos equipamentos industriais.
A curva PF é uma ferramenta essencial na gestão da manutenção preditiva, permitindo identificar o momento em que uma falha potencial pode ser detectada antes que evolua para uma falha funcional.
Essa antecipação é fundamental para a redução de paradas não planejadas, melhoria na confiabilidade dos ativos e otimização do uso de recursos em ambientes industriais.
Profissionais que desejam aumentar a performance operacional e garantir maior previsibilidade nos processos industriais precisam estar por dentro do assunto. Por isso, preparamos um guia completo com tudo o que você precisa saber sobre curva PF. Acompanhe!
O que é curva PF?
A curva PF é uma representação gráfica que mostra o intervalo entre o momento em que uma falha potencial pode ser detectada e o momento em que ela se transforma em uma falha funcional.
Essa curva é essencial para estratégias de manutenção preditiva, pois ajuda os profissionais a identificar o “ponto P” (de falha potencial) e o “ponto F” (de falha funcional), possibilitando a tomada de decisões proativas antes que um equipamento pare completamente.
Na prática, a curva PF permite prever falhas com base em dados coletados por tecnologias como sensores de vibração, sistemas de monitoramento de ativos, coleta de dados industriais e inspeções técnicas.
Esse intervalo entre P e F é o que define o tempo disponível para ação corretiva, e quanto mais longo ele for, maior a janela para planejar intervenções, evitando paradas não planejadas e reduzindo impactos operacionais.
Ao integrar a curva PF na manutenção, empresas conseguem alinhar suas ações com os princípios do Reliability-Centered Maintenance (RCM), melhorar indicadores como MTBF e MTTR, além de aumentar a confiabilidade e eficiência dos ativos industriais.
O que define uma falha potencial?
A falha potencial é qualquer indício detectável de que algo está errado com um ativo, mesmo que ele ainda esteja operando.
Esse é o primeiro ponto visível de degradação e marca o início da curva PF. Ela pode ser identificada por meio de vibrações anormais, ruídos, aumento de temperatura, alterações no desempenho ou outros sinais coletados por meio de inspeção preditiva ou tecnologias de monitoramento.
Detectar esse tipo de falha é crucial, pois permite que a equipe de manutenção atue preventivamente. O uso de ferramentas de coleta de dados industriais e sensores contribui significativamente para capturar esses sinais de forma precoce, ampliando o tempo de resposta e evitando que a falha evolua para um problema funcional que interrompa a operação.
O que define uma falha funcional?
A falha funcional ocorre quando o equipamento ou sistema não consegue mais desempenhar sua função esperada, comprometendo diretamente a operação. Esse é o ponto final da curva PF, em que a falha já impacta a produtividade, a segurança ou a qualidade do processo.
Diferente da falha potencial, que é previsível, a falha funcional exige intervenção imediata e, muitas vezes, leva à parada não planejada da operação. Esse tipo de falha pode gerar custos elevados, tanto com manutenção corretiva quanto com perdas de produção.
Por isso, estratégias baseadas na curva PF, quando bem implementadas, buscam agir antes desse ponto, aumentando o MTBF (tempo médio entre falhas) e reduzindo o MTTR (tempo médio para reparo).
Como analisar a curva PF?
A análise da curva PF pode ser estruturada em etapas práticas que combinam coleta de dados industriais, uso de tecnologias preditivas e indicadores de desempenho da manutenção. Veja o passo a passo:
1. Identifique os ativos críticos
O primeiro passo é mapear os ativos mais relevantes para o processo produtivo, aqueles cuja falha causa alto impacto na operação, segurança ou qualidade. Para isso, recomenda-se o uso de metodologias como o RCM, que ajuda a priorizar equipamentos com base em risco e criticidade.
2. Defina os modos de falha
Com os ativos críticos definidos, é necessário identificar os modos de falha mais prováveis de ocorrer. Cada modo de falha terá um comportamento específico ao longo da curva de falha, o que permitirá determinar os pontos P (falha potencial) e F (falha funcional) no tempo.
3. Implante tecnologias de monitoramento
Nesta etapa, são instalados sensores de vibração, sistemas de temperatura, ultrassom, câmeras termográficas e outros dispositivos de monitoramento de ativos. Essas tecnologias são responsáveis por detectar sinais sutis de falhas potenciais, fornecendo dados confiáveis e contínuos.
4. Realize a coleta e análise dos dados
A coleta de dados industriais deve ser contínua e integrada a um sistema de gestão de manutenção (como um CMMS). Com essas informações, é possível identificar tendências, anomalias e construir a curva PF de cada equipamento com base em sua performance real.
5. Identifique os pontos P e F
Com os dados em mãos, identifique o momento em que os primeiros sinais de degradação aparecem (P) e estime quanto tempo resta até que ocorra a falha funcional (F). A distância entre esses dois pontos determina a janela de intervenção disponível.
6. Acompanhe indicadores de manutenção
Utilize indicadores como o MTBF e o MTTR para avaliar se os tempos de resposta e de falha estão de acordo com os objetivos da manutenção. Eles ajudam a validar se a aplicação da curva PF na manutenção está trazendo resultados efetivos.
7. Planeje ações preditivas com base na análise
Com a curva definida e os dados interpretados, planeje inspeções e intervenções preditivas no momento certo: nem cedo demais (desperdiçando recursos), nem tarde demais (comprometendo a operação)
Qual é a relação entre curva PF e RCM?
A curva PF é uma ferramenta prática que complementa o RCM.
Enquanto o RCM define o que deve ser feito para manter a confiabilidade dos ativos, a curva PF mostra quando agir, identificando o intervalo entre a falha potencial (P) e a falha funcional (F).
Em outras palavras, o RCM traça a estratégia e a curva PF ajuda a executá-la no momento certo.
Como utilizar a curva PF na manutenção?
A aplicação da curva PF na manutenção envolve o uso de técnicas preditivas para identificar o ponto P (falha potencial) antes que a falha se torne funcional (F). A seguir, veja como diferentes tecnologias ajudam nessa detecção precoce:
Ultrassom
Detecta vazamentos de ar, falhas em válvulas e início de falhas em rolamentos. É eficaz para identificar mudanças sutis de comportamento acústico que surgem antes do ponto F.
Análise de vibrações
Permite identificar desbalanceamentos, desalinhamentos e desgaste de rolamentos. É uma das técnicas mais confiáveis para antecipar falhas mecânicas e definir com precisão a janela PF.
Análise de óleo
Monitora a condição do lubrificante e a presença de partículas metálicas, indicando desgaste interno antes que o equipamento apresente falha funcional. Ajuda a prever desgaste mecânico.
Ruído audível
Em fases mais avançadas da falha, ruídos anormais se tornam perceptíveis. Embora menos precisa, a detecção auditiva ainda pode indicar que o ponto P já foi ultrapassado ou está próximo.
Temperatura
O aumento de temperatura em motores, mancais ou painéis elétricos é um indicativo de sobrecarga, atrito ou falha elétrica iminente. Monitorar variações térmicas ajuda a antecipar falhas.
Desgaste mecânico visível
Em inspeções visuais ou por medição de folgas e vibrações, o desgaste físico de componentes pode ser identificado. Isso sinaliza que o equipamento está na curva de degradação.
Danos auxiliares
Muitos equipamentos apresentam sinais indiretos, como falhas em sistemas auxiliares (selos, bombas de refrigeração etc.), que antecipam uma falha funcional no sistema principal.
Curva PF x Curva de Custos
A curva PF representa o intervalo entre o momento em que uma falha potencial (P) pode ser detectada e o ponto em que ela se torna uma falha funcional (F). Seu principal objetivo é agir antes que a falha impacte o funcionamento do ativo, aumentando a confiabilidade e evitando paradas inesperadas.
Já a curva de custos mostra como os custos de manutenção aumentam exponencialmente à medida que a falha se aproxima do ponto F. Ou seja, quanto mais tarde a intervenção, maior o gasto, seja com correções emergenciais, perdas de produção ou danos colaterais.
Ao cruzar essas duas curvas, entende-se que agir dentro da janela PF reduz custos significativamente, tornando a manutenção mais eficiente tanto do ponto de vista técnico quanto financeiro.
Como monitorar a curva PF com a ajuda da tecnologia?
A curva PF é essencial para a manutenção preditiva, pois permite identificar falhas potenciais antes que se tornem funcionais.
Quando combinada com tecnologias modernas, como sensores IoT e sistemas integrados, o monitoramento automatizado se torna mais eficiente, facilitando a coleta de dados industriais e o acompanhamento contínuo dos equipamentos.
Soluções como o Checklist Fácil oferecem essa integração tecnológica, potencializando a aplicação da curva PF e colaborando para uma manutenção mais proativa.

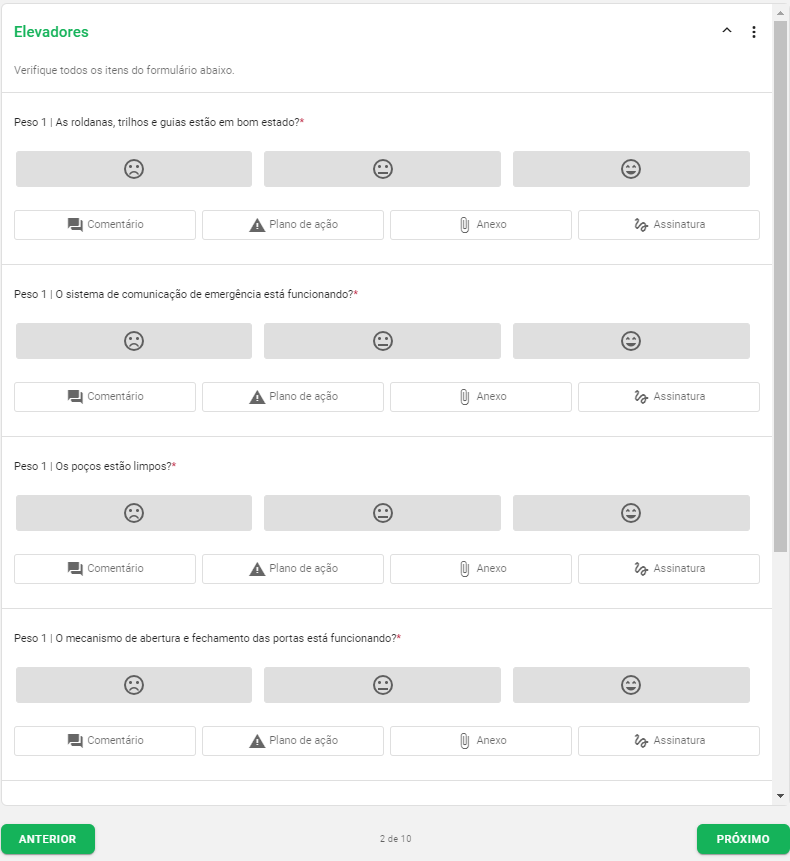

O software permite a criação de checklists personalizados que garantem a integração de dados e a padronização dos processos, facilitando a documentação e o controle de todas as atividades de manutenção. Veja, abaixo, um exemplo de checklist no sistema, criado para manutenção de elevadores:
São mais de 150 recursos para potencializar inspeções e manutenções. Além dos checklists, é possível criar Planos de Ação automatizados sempre que uma inconformidade for identificada durante as checagens.
